А.П. Кондратюк
kaplab_2@mail.ru
Введение
Проведение специальных исследований технических средств хранения, обработки и передачи конфиденциальной информации, далее ТСПИ, регламентируется рядом руководящих и нормативно-методических документов ФСТЭК России.
Исходя из различных целей и задач специальных исследований, их целесообразно разделить на два этапа:
• стендовые (лабораторные) специальные исследования;
• объектовые специальные исследования.
Основной целью стендовых специальных исследований ТСПИ является выявление и оценка опасности технических каналов утечки информации, таких как:
• побочные электромагнитные излучения (ПЭМИ);
• наводки ПЭМИ на оконечные устройства и линии вспомогательных технических средств и систем (ВТСС);
• наводки в сетях электропитания и заземления ТСПИ, обусловленные обработкой конфиденциальной информации в ТСПИ;
• акустоэлектрические преобразования в ТСПИ, обусловленные воздействием акустических сигналов, циркулирующих в помещении;
• паразитная генерация узлов и элементов ТСПИ, обусловленная обработкой конфиденциальной информации в ТСПИ.
Основные задачи стендовых специальных исследований:
• выявление вышеперечисленных технических каналов утечки информации;
• расчет показателей защищенности ТСПИ от утечки конфиденциальной информации по выявленным техническим каналам утечки информации;
• формирование так называемого «паспорта» ТСПИ, состоящего из протоколов проведенных специальных исследований, в которых приведены результаты измерений и расчетов, и предписания на эксплуатацию ТСПИ, где изложены требования по защите информации.
Объектовые специальные исследования ТСПИ проводятся на конкретном объекте в условиях мешающего воздействия различных факторов и заключаются в оценке защищенности объекта информатизации в целом от перехвата информации в местах возможного размещения средств разведки.
Таким образом, сформированный в ходе стендовых исследований «паспорт» ТСПИ для неизменного комплекта ТСПИ является постоянным, в то время как результаты объектовых специальных исследований могут варьироваться в зависимости от места расположения объекта информатизации и способа размещения ТСПИ на объекте.
Для обеспечения постоянства результатов стендовых специальных исследований для одного и того же комплекта ТСПИ требуется эталонная измерительная площадка, на которой все мешающие воздействия сведены к минимуму или однозначным образом могут быть учтены при расчетах показателей защищенности ТСПИ. В противном случае, если стендовые специальные исследования проводятся в случайном или неизвестном с точки зрения мешающих воздействий месте, результаты исследований не совпадут с результатами специальных исследований при переносе ТСПИ на другой объект.
Дадим определение эталонной измерительной площадке согласно ГОСТ Р 51320-99. Эталонная измерительная площадка - площадка, отвечающая требованиям, обеспечивающим правильное измерение уровней индустриальных радиопомех, излучаемых техническим средством в регламентированных условиях.
По своей физической сути индустриальные помехи ничем не отличаются от информативных сигналов, выявленных в технических каналах утечки информации при обработке в ТСПИ конфиденциальной информации. Тогда, согласно терминологии ГОСТ 30372-95, ГОСТ Р 50397-92 и ГОСТ Р 51320-99, исследуемое ТСПИ представляется в виде испытуемого технического средства (ТС), а уровень индустриальных радиопомех (ИРП) эквивалентен уровням пиковых, квазипиковых или других взвешенных значений напряжения, тока, напряженности поля или мощности информативных сигналов ТСПИ, обнаруженных в различных технических каналах утечки информации и измеренных в регламентированных условиях.
Соответствие измеряемых и рассчитываемых показателей защищенности ТСПИ при проведении специальных стендовых исследований измеряемым величинам при испытаниях ТС - источников ИРП приведено в табл. 1.
Таким образом, область применения эталонных измерительных площадок может быть распространена и на стендовые специальные исследования ТСПИ с учетом ряда их специфических особенностей:
• общий диапазон радиочастот, в котором проводятся стендовые специальные исследования ТСПИ, составляет 10 кГц - 1800 МГц, в то время как для других источников ИРП - 9 кГц - 18 ГГц;
• измерительное расстояние между испытуемым ТСПИ и измерительным оборудованием для источников ИРП выбирается из ряда 1, 3, 10, 30 м, в то время как измерительное расстояние для стендовых исследований ТСПИ составляет только 1 м и менее в силу невозможности обнаружить малые уровни ПЭМИ на других измерительных расстояниях и использования малогабаритных (точечных) антенн;
• измерения уровней информативных сигналов ТСПИ в технических каналах утечки информации проводятся на дискретных частотах, обусловленных заданным тестовым режимом работы ТСПИ, в то время как источники ИРП со сплошным спектром излучения испытывают на заданных ГОСТ Р 51320-99 рядах частот в различных полосах с заданными отклонениями.
В остальном условия специальных исследований ТСПИ не отличаются от условий испытаний ТС - источников ИРП.
Устройство типовой измерительной площадки и требования к ее оборудованию
Требования, предъявляемые к устройству эталонных измерительных площадок, определены в ГОСТ Р 51320-99.
В общем случае, эталонные измерительные площадки подразделяют на два вида:
• открытые измерительные площадки;
• альтернативные измерительные площадки, физические характеристики которых отличаются от характеристик открытых площадок, но при этом они соответствуют требованиям по затуханию и уровням промышленных радиошумов.
Открытые измерительные площадки устраивают вдали от городов, промышленных предприятий, загруженных автомобильных трасс и линий электропередач. В качестве альтернативных измерительных площадок целесообразно использовать безэховые и/или экранированные камеры, заглубленные помещения с капитальными стенами.

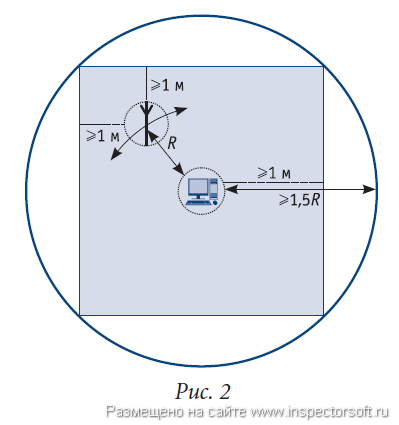

Устройство и геометрические размеры измерительных площадок для измерений на сверхнормативные побочные излучения
Плоскость площадки должна быть ровной и свободной от строений, деревьев, кустов, проводов, подземных коммуникаций и любых других предметов, отражающих электромагнитную энергию, за исключением тех, которые необходимы для испытаний в пределах эллипса с геометрическими размерами, приведенными на рис. 1.
Элиптическая форма используется в случае, если испытуемое ТС устанавливается на поворотной платформе. Если на измерительной площадке платформа для размещения испытуемого ТС неподвижна, а антенну предполагают перемещать вокруг испытуемого ТС, то плоскость площадки имеет форму круга с размерами, представленными на рис. 2.
На рисунках R - измерительное расстояние, а отмеченная цветом часть плоскости площадки является одним из важнейших элементов последней - проводящей пластиной заземления.
Открытые измерительные площадки предполагают отсутствие ограждающих конструкций, и в этом случае зона эллипса или круга должна быть плоской и ровной и иметь геометрические размеры в соответствии с рис. 1 и 2. Плоскость площадки может быть выбрана на уровне земли или поднята над ней (например, на крышу здания). Конструкция открытой измерительной площадки может закрываться защитным покрытием из диэлектрических материалов, которые не впитывают влагу, то есть не могут внести искажения в характер распространения радиоволн на площадке.
Для альтернативной измерительной площадки граница эллипса или круга означает площадь пола, за которой могут размещаться ограждающие конструкции камеры или помещения, при этом радиопоглощающее покрытие должно размещаться на расстоянии не менее 1 м от контура испытуемого ТС и антенны. Высота потолка должна быть не менее 3-4 м, чтобы обеспечить изменение высоты установки антенны от 1 до 4 м при измерительном расстоянии не более 10 м c учетом линейных размеров антенны и необходимостью изменения поляризации с горизонтальной линейной на вертикальную линейную путем разворота антенны в вертикальное положение.
Как для открытой, так и для альтернативной площадки измерительная аппаратура и обслуживающий персонал должны размещаться вне площадки. Электрические и радиочастотные кабели, подводимые к антенне и испытуемому ТС, должны прокладываться под проводящей поверхностью или на ней с обязательным жестким креплением их к поверхности. Провода рекомендуется прокладывать перпендикулярно к оси измерения.
Кроме этого, антенные кабели должны быть перпендикулярны продольным осям элементов антенны, а расстояние между самым дальним краем антенны и вертикальным снижением кабеля - не менее 1 м.

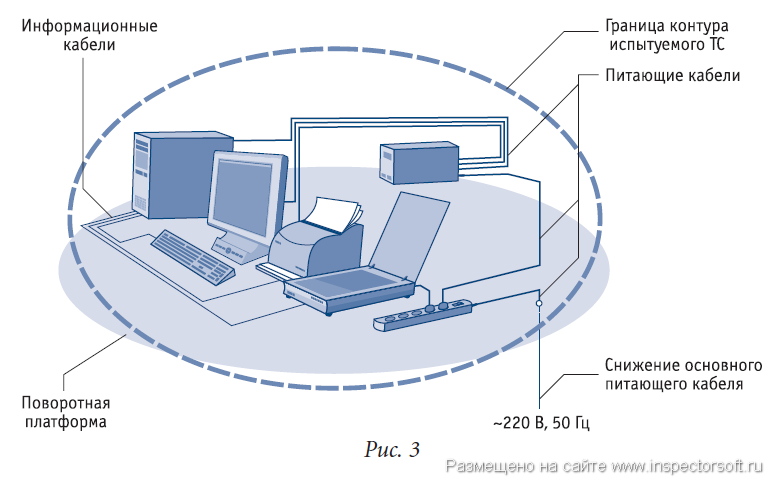

Столь же важным является способ размещения отдельных элементов испытуемого ТС (ТСПИ) на поворотной или неподвижной платформе, при котором необходимо обеспечить четкий контур ТС, желательно в форме окружности. Вариант размещения персональной ЭВМ на платформе представлен на рис. 3.
Внутрь контура испытуемого ТС должны входить корпуса всех элементов ТС, а также питающие и информационные кабели. Основной питающий фидер должен иметь снижение также в пределах контура ТС. Технические средства устанавливают на поворотном столе из изоляционного материала общей высотой 0,8 м над проводящей поверхностью. Напольное оборудование размещают на поворотной платформе, смонтированной вровень с проводящей поверхностью.
Требования к проводящей поверхности измерительной площадки
Под проводящей поверхностью понимается пластина заземления, потенциал которой используется в качестве общего нулевого потенциала. Толщина пластины, выполненной из меди или стали, должна быть не менее 1 мм. Размеры проводящей пластины заземления должны быть таковы, чтобы она выступала за пределы контура антенны и испытуемого средства не менее, чем на 1 м со всех сторон, как показано на рис. 1 и 2. Пластина должна иметь зажим для подключения провода контура заземления.
Пластина заземления может быть составлена из нескольких составных частей, при этом должны соблюдаться следующие требования:
• если число составных частей не более четырех, то отдельные части соединяются внахлест на глубину не менее 1 см и крепятся как минимум двумя винтами на каждой стороне;
• если число составных частей более четырех, то число соединительных элементов на каждую сторону должно быть увеличено;
• размеры щелей в проводящей поверхности не должны превышать 0,1λ, где λ - длина волны, соответствующая максимальной частоте измерения.
Проводящую поверхность допускается покрывать тонким непроводящим материалом (деревом, линолеумом, оргалитом и т. д.).
При устройстве пластины заземления необходимо обеспечить минимальное поглощение и максимальное отражение радиоволн, излучаемых испытуемым ТС от проводящей поверхности. Это достигается сведением к минимуму неровностей проводящей металлической поверхности и его защитного покрытия, на которых возможны рассеивание и поглощение радиоволн. Допустимые значения неровностей проводящей поверхности зависят от измерительного расстояния, высоты размещения испытуемого ТС и высоты расположения приемной антенны. Так, например, для измерительного расстояния 3 м, высоты расположения ТС - 1 м и максимальной высоты антенны, равной 4 м, допустимое значение неровности проводящей поверхности составляет 0,15λ, где λ - длина волны, соответствующая максимальной частоте измерения. Для измерительного расстояния 1 м и высот менее 1 м и 4 м соответственно допустимое значение неровности должно быть менее 0,1λ.
Незаземляемые ТС испытывают без заземления. Если испытуемое ТС имеет собственные провода заземления в составе сетевых кабелей, то они подключаются к проводящей поверхности через подсистему электропитания.
Требования к организации электропитания и заземления на измерительной площадке при измерении наводок в сетях электропитания и заземления испытуемых ТС
В общем случае, подсистема электропитания и заземления испытуемого оборудования и измерительной аппаратуры должны быть разделены с помощью разделительных трансформаторов или систем фильтрации, если вводной фидер электропитания является общим. Кроме того, сетевой помехоподавляющий фильтр, установленный в подсистеме электропитания испытуемого оборудования, устраняет возможные наводки (помехи) от других систем извне, которые могут исказить результаты специальных исследований испытуемого ТС. Идеальным вариантом, с точки зрения организации электропитания, может быть безэховая (экранированная) камера, в которой вводы подсистем электропитания и других коммуникаций изначально выполнены с использованием систем фильтрации. Если в качестве измерительной площадки используется открытая или альтернативная площадка, отличная от безэховой камеры, то подсистема электропитания и заземления испытуемого оборудования должна соответствовать следующим требованиям.
1. Уровень посторонних наведенных помех в подсистеме электропитания испытуемого оборудования на каждой частоте измерений должен быть на 6-10 дБ ниже нормы на уровни индустриальных помех, указанной в нормативной документации на испытуемое ТС. Для случая проведения специальных исследований на ПЭМИН испытуемых СВТ в качестве нормы используются нормированные уровни напряжения помех для различных категорий объектов вычислительной техники. Требуемого уровня посторонних помех добиваются путем установки сетевых помехоподавляющих фильтров на вводе фидера электропитания испытуемого ТС в зону измерительной площадки.
2. Электропитание испытуемого ТС необходимо осуществлять через эквивалент сети, расположенный на расстоянии 0,8 м от испытуемого оборудования рядом или на проводящей поверхности площадки. Контакт «земля» эквивалента сети подключают к проводящей поверхности шиной заземления длиной не более, чем в 3 раза больше ширины (толщины).
3. Все сетевые питающие кабели испытуемого и вспомогательного оборудования должны быть штатными длиной не более 0,8 м. Все излишки длины соединительных кабелей укладываются петлями длиной 0,3-0,4 м.
4. Испытуемое и вспомогательное оборудование должно быть заземлено через провода заземления штатных сетевых кабелей на контакт заземления измерительной схемы - контакт «измерительная земля» эквивалента сети. Если у штатных проводов нет провода заземления, то контакт «земля» испытуемого оборудования соединяют с контактом «измерительная земля» проводами минимальной длины, расположенными параллельно основным сетевым проводам на расстоянии не более 0,1 м от них.
5. Если испытуемое оборудование по условиям эксплуатации является незаземляемым, эксплуатируемое в руках человека, то при измерениях к ТС подключают «эквивалент руки», который представляет собой последовательно соединенные резистор сопротивлением 510 Ом ±10% и конденсатор емкостью 200 пФ ±20%. При этом резистор подключают к проводящей поверхности, а конденсатор - к любому неподвижному элементу корпуса испытуемого ТС и одновременно к металлическим ручкам управления работой ТС.
Требования к измерительным трактам аппаратуры, используемой для проведения стендовых специальных исследований
В общем случае, измерительный тракт состоит из измерителя и преобразователя. В качестве измерителя могут использоваться селективные нановольтметры и микровольтметры, анализаторы спектра, измерители напряженности поля. В качестве преобразователей используются антенны для измерения напряженности поля и пробники напряжения (токосъемники) для измерения напряжений и токов наведенных информативных сигналов в линиях и коммуникациях.
Главная задача измерительных трактов при проведении стендовых специальных исследований - обеспечение обнаружения и измерения малых уровней напряженности поля побочных излучений и напряжения (тока) наводок в линиях и коммуникациях, связанных с испытуемыми ТС.
Для решения этой задачи измерительные тракты аппаратуры должны соответствовать следующим требованиям.
1. Общий перекрываемый диапазон измеряемых частот измерителей и преобразователей должен быть от 10 кГц до 1800 МГц.
2. Состав используемых преобразователей: в диапазоне от 10 кГц до 30 МГц - несимметричный вибратор для измерения электрической составляющей напряженности ЭМ поля побочного излучения. В этом же диапазоне - рамочная антенна для измерения магнитной составляющей. В диапазоне 30-1800 МГц используется, как правило, один из вариантов симметричной вибраторной антенны: биконическая антенна, диполь Надененко. Допускается применение сверхширокополосных активных антенн для измерения электрической составляющей напряженности ЭМ поля побочного излучения. Габаритные размеры антенны для проведения специальных исследований должны быть много меньше измерительного расстояния 1 м. Для измерения напряжения наведенных информативных сигналов используются пробники напряжения, а тока в заземляющих конструкциях - токосъемники. Пробники напряжения и токосъемники должны соответствовать номинальному напряжению и току исследуемых фидерных линий.
3. Измерители-индикаторы должны быть поверены, а преобразователи откалиброваны в поверочных органах, аккредитованных Федеральной службой по стандартизации и метрологии.
4. Измерители должны иметь встроенные детекторы измеряемых напряжений: пиковый и квазипиковый для селективного измерения побочных излучений и наводок, среднеквадратический - для измерения уровня фоновых шумов.
5. Измерители должны обеспечивать измерения ПЭМИН в стандартных полосах пропускания 9 кГц, 10 кГц для диапазона 10 кГц – 30 МГц и 100, 120 МГц для диапазона свыше 30 МГц.
6. Электропитание измерительных трактов при проведении специальных исследований должно осуществляться от отдельного фидера электропитания или автономного источника электропитания (аккумуляторных батарей).
7. Заземление измерительных трактов должно осуществляться через контакты корпусов «земля» на общий контур заземления измерительной площадки.
№ 2, 2008 год
Аттестация измерительных площадок для проведения стендовых специальных исследований
Аттестацию измерительных площадок для проведения стендовых специальных исследований испытуемых ТС проводят по трем направлениям:
• измерение параметров затухания электрической составляющей электромагнитной (ЭМ) волны на открытой (альтернативной) измерительной площадке и проверка отсутствия сверхнормативных отражений в соответствии с требованиями ГОСТ Р 51320-99;
• измерение напряженности электромагнитного поля промышленных шумов в радиодиапазоне на открытой (альтернативной) измерительной площадке и расчет минимально возможных зон R2, которые могут быть получены при проведении стендовых специальных исследований;
• исследование пороговой чувствительности штатных рабочих измерительных приборов площадки и расчет зон R2 на основании значений пороговой чувствительности измерительных трактов: прибор с антенной (при этом под пороговой чувствительностью понимается чувствительность индикаторного прибора измерителя, соответствующая его уровню собственных шумов).
Измерение параметров затуханий электромагнитных волн на измерительной площадке проводят следующим образом. Для заданного ряда частот в диапазоне от 30 до 1000 МГц определяют экспериментально напряжение тестового сигнала генератора в различных участках некоторого испытуемого объема, измеренное по полю. Для этого на заданном измерительном расстоянии устанавливают передающую и приемную антенны одинакового типа. На тестовом генераторе устанавливают максимальный выходной уровень и отсчитывают уровень напряжения по индикатору измерительного прибора на каждой частоте из заданного ряда. Аналогичные измерения проводят слева, справа, спереди и сзади испытуемого объема, а также при различных высотах расположения антенн: от 1 до 4 м и для двух видов поляризации: горизонтальной и вертикальной. Пример проведения экспериментальных исследований приведен на рис. 4.

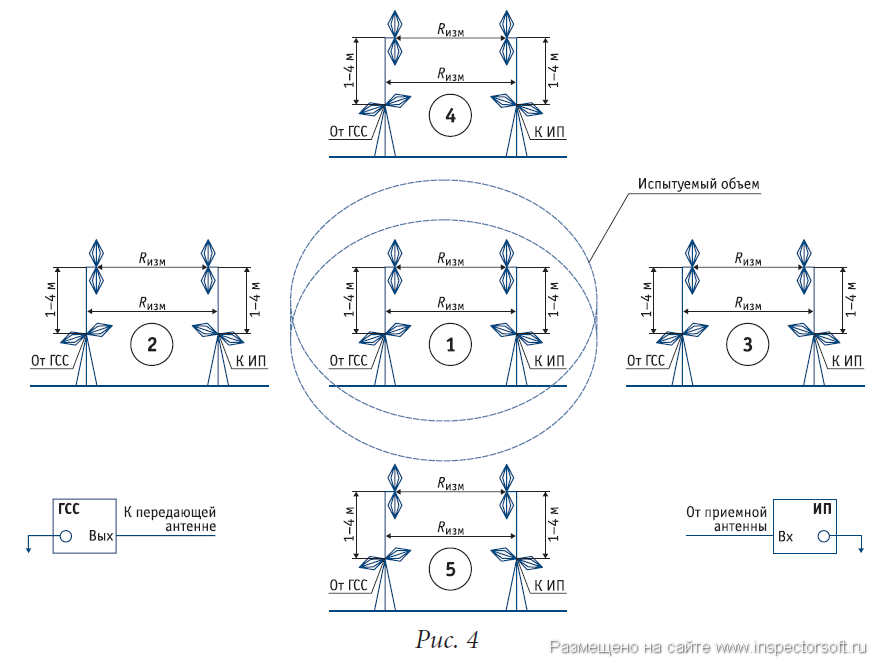

В соответствии с рис. 4 передающую и приемную антенны последовательно перемещают из положения 1 (центр испытуемого объема) в положение 2 (ближняя часть испытуемого объема), далее в положения 3, 4 и 5 (дальняя, левая и правая части испытуемого объема), выдерживая при этом измерительное расстояние между антеннами.
Эту же последовательность измерений повторяют на другой высоте антенн, а также при вертикальной поляризации последних. Таким образом, всего потребуется пятнадцать измерений. Количество измерений может изменяться в меньшую сторону в зависимости от габаритных размеров альтернативной измерительной площадки.
После проведения исследований по полю подключают напрямую выход генератора стандартных сигналов на вход измерительного прибора с использованием радиочастотного кабеля минимальной длины и измеряют напряжение тестового сигнала генератора по кабелю на заданных частотах.
Оценка соответствия параметров затухания измерительной площадки ГОСТ Р 51320-99 проводится расчетным методом по формуле:
где Аэ - затухание электромагнитных волн, полученное по результатам экспериментальных исследований на измерительной площадке, дБмкВ;
Аn - нормированное затухание электромагнитных волн на измерительной площадке, приведенное в ГОСТ Р 51320-99, дБмкВ;
∆ - отклонение экспериментального затухания от нормы, дБмкВ.
Затухание электрической составляющей электромагнитной волны, полученное по результатам экспериментальных исследований на измерительной площадке, рассчитывается по формуле:
где U2 - напряжение тестового сигнала на входе измерительного приемника, измеренное по кабелю, дБмкВ;
U1 - напряжение тестового сигнала на входе измерительного приемника, измеренное по полю, дБмкВ;
Кпер - коэффициент калибровки передающей антенны, дБм-1;
Кпр - коэффициент калибровки приемной антенны, дБм-1;
Квз - поправочный коэффициент, учитывающий взаимный импеданс антенн, дБм-1.

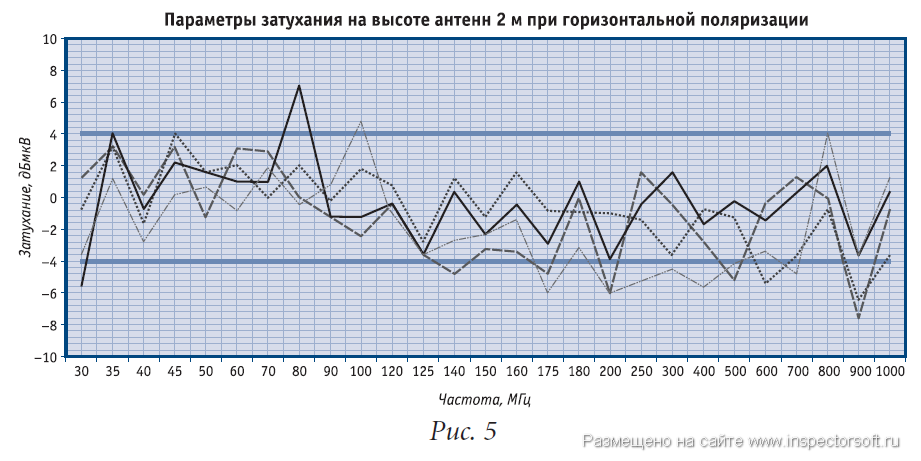

Пример полученных результатов измерений затухания площадки при горизонтальной поляризации антенн на высоте их расположения равной 2 м представлен на рис. 5.
На рис. 5 синими линиями ограничена область допустимого значения затухания ЭМ-волн на измерительной площадке. Черными линиями различных начертаний обозначены полученные результаты затухания в различных частях испытуемого объема. Как видно из рис. 5, полученные инструментально-расчетным методом параметры затухания на высоте антенн равной 2 м при горизонтальной поляризации в основном находятся в пределах допустимого ГОСТ 51320-99 значения ±4 дБ.
Исследования на сверхнормативные отражения на частотах ниже 30 МГц не проводят, так как считается, что в этом диапазоне ЭМ-волны на малых измерительных расстояниях практически не затухают. С другой стороны, в связи с расширением исследуемого при стендовых испытаниях на ПЭМИН диапазона частот требуется оценка параметров затухания на площадке в диапазоне свыше 1000 МГц, однако ГОСТ Р 51320-99 не определяет сетки частот для проведения этих оценок. Рекомендуется расширить ряд значений частот измерений при проведении аттестации измерительной площадки в диапазоне свыше 1000 МГц.
Измерения напряженности электромагнитного поля промышленных шумов в радиодиапазоне на открытой (альтернативной) площадке проводятся по электрической и магнитной составляющим ЭМ-поля в децибелах относительно 1 мкВ/м и с полосой пропускания измерительного приемника 0,2 кГц для диапазона 0,009-0,15 МГц, 9 кГц для диапазона 0,15-30 МГц и 120 кГц для диапазона свыше 30 МГц.

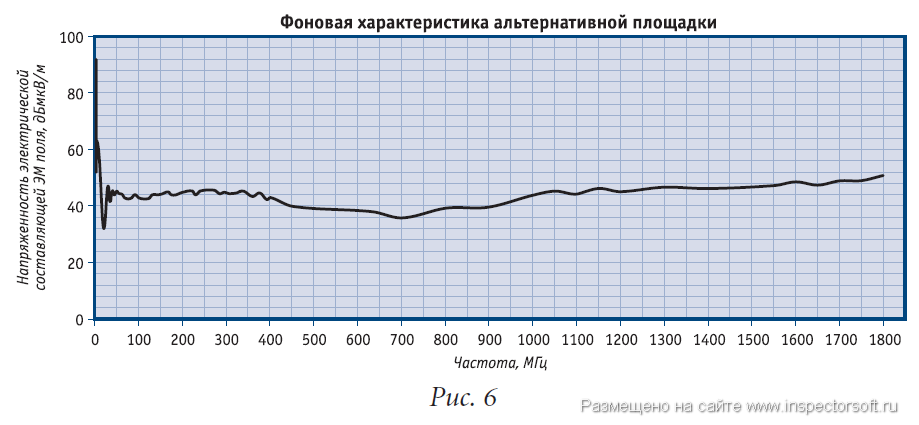

Типовая зависимость уровня фоновых шумов в радиодиапазоне от частоты представлена на рис. 6.
После проведения измерений фоновых радиошумов необходимо рассчитать по специальным методикам минимальные размеры зон R2, м, которые могут быть получены на данной измерительной площадке для различных категорий объектов, различных средств разведки ПЭМИН и тестовых режимов обработки информации основных технических средств.

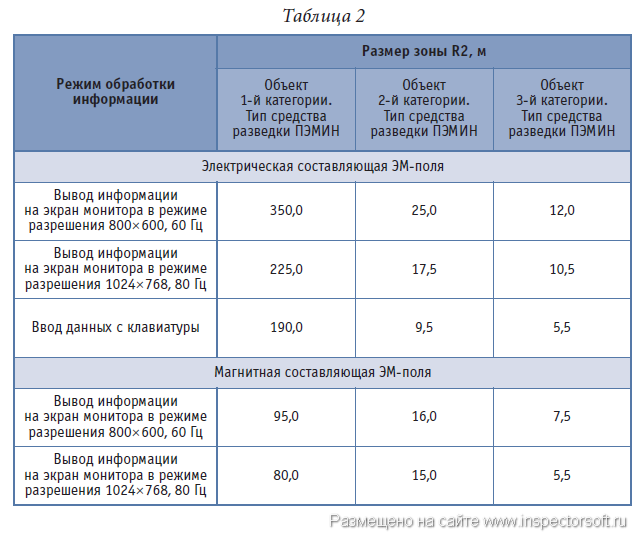

Пример полученных значений зон R2 представлен в табл. 2.
Теперь при проведении стендовых специальных исследований реальной техники получаемые при расчетах значения зон R2 от исследуемых основных ТС не могут быть меньше полученных зон R2 при аттестации измерительной площадки.
Аттестация по третьему направлению предусматривает измерения пороговой чувствительности измерительных приемников, входящих в состав штатной измерительной аппаратуры для проведения специальных исследований, и расчет по специальным методикам минимально возможных размеров зоны R2, соответствующих пороговой чувствительности с учетом коэффициентов калибровки измерительных антенн.

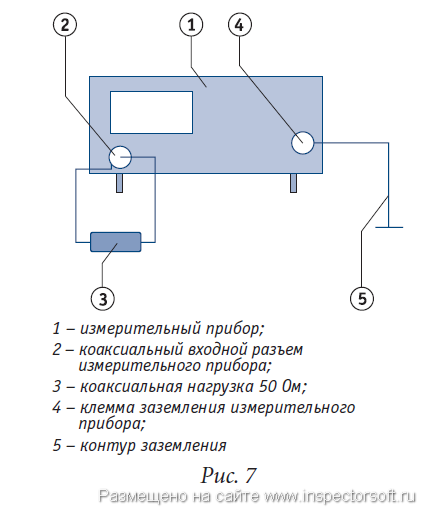

Схема измерения пороговой чувствительности измерительных приемников, соответствующей их уровням собственных шумов в стандартных полосах пропускания, приведена на рис. 7.
Уровни электрического и магнитного полей, соответствующие собственным шумам измерительных приборов, были определены по формуле:
где Eпор_прм уровень поля, соответствующий собственным шумам измерительных приборов;
Ка - коэффициент калибровки антенн.

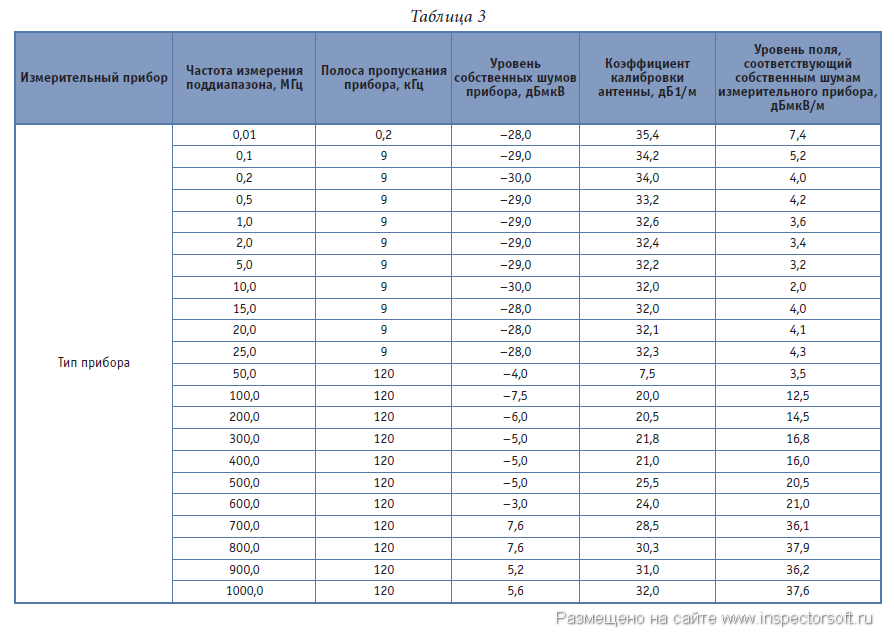

Типовой пример полученных результатов измерения пороговой чувствительности измерительного прибора с учетом коэффициентов калибровки антенн представлен в табл. 3.
Уровни полей, соответствующие собственным шумам измерительного прибора, показывают минимально возможные уровни напряженности сигналов, которые могут быть измерены с использованием имеющихся на измерительной площадке штатных рабочих средств измерений в стандартных полосах пропускания.
Аналогично уровням фоновым шумов по специальным методикам могут быть получены минимальные значения зон R2, соответствующие пороговой чувствительности с учетом коэффициентов калибровки измерительных антенн (см. табл. 2).
После проведения вышеприведенных измерений и расчетов измерительная площадка считается аттестованной в соответствии с требованиями ГОСТ Р 51320-99 и нормативно-методических документов ФСТЭК России. Кроме штатного измерительного и вспомогательного оборудования, измерительная площадка должна иметь следующий комплект документов:
• паспорт измерительной площадки;
• протоколы проведенных испытаний и расчетов;
• схемы электропитания и заземления измерительной площадки;
• протокол измерения сопротивления растеканию тока заземляющих устройств измерительной площадки.
В заключение необходимо заметить, что оборудование подобного типа измерительных площадок целесообразно и необходимо в том случае, когда организация серийно изготавливает сертифицированные комплекты средств вычислительной техники для обеспечения постоянства заявляемых при сертификации параметров побочных излучений. Если же специальным стендовым исследованиям на измерительной площадке подвергался нетиповой комплект СВТ, то при использовании его в реальных условиях эксплуатации на объекте с другими уровнями фоновых шумов и другими параметрами затухания электромагнитных волн параметры побочных излучений уже не будут соответствовать полученным на измерительной площадке. На объекте достаточно проводить объектовые специальные исследования защищенности основных технических средств с учетом реального затухания информативных сигналов побочных излучений по трассе распространения до мест возможного размещения средств разведки ПЭМИН.
Вместе с тем, наличие аттестованной измерительной площадки позволяет организации проводить более глубокие исследования в области защиты информации.
